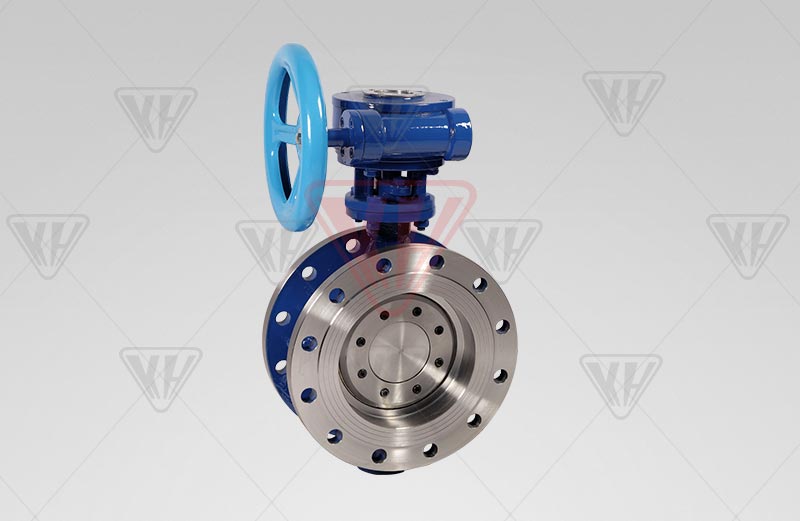

法兰式多条理金属硬密封蝶阀
产品型号：D343W/H
公称通径：DN50~2000mm
公称压力：PN0.6~4.0MPa
适用温度：-29~425℃
适用介质：水、蒸汽、油品等
驱动方法：蜗轮传动、电动、气动、液动
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
毗连法兰标准：GB/T 9113
压力温度品级：GB/T 12224-2005
试验磨练标准：GB/T 13927-2008
产品详情

一、法兰式多条理金属硬密封蝶阀产品概述：

       本阀接纳细密的J形弹性密封圈和三偏心多条理金属硬密封结构，，，，被普遍用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，，，，作调理流量和载断流体使用。 。。该阀接纳三偏心结构，，，，阀座与碟板密封面均接纳差别硬度和不锈钢制作，，，，具有优异的耐侵蚀性，，，，使用寿命长，，，，产品切合国家GB/T13927-92阀门压力试验标准。 。。

二、法兰式多条理金属硬密封蝶阀特点：

1、本阀接纳三偏心密封结构，，，，阀座与蝶板险些无磨损，，，，具有越观越紧的密封功效。 。。

2、密封圈选用不锈钢制作，，，，具有金属硬密封和弹性密封的双重优点，，，，无论在低温顺高温的情形下，，，，均具有优良的密封性能，，，，具有耐侵蚀,使用寿命长等特点。 。。

3、碟板密封面接纳堆焊钴基硬质合金，，，，密封面耐磨损，，，，使用寿命长．

4、大规格蝶板接纳绗架结构，，，，强度高，，，，过流面积大，，，，流阻小。 。。

5、本阀具有双向密封功效，，，，装置时不受介质流向的限制，，，，也不受空间位置的影响，，，，可在任何偏向装置。 。。

6、驱动装置可以多工位（旋转90°或180°）装置，，，，便于用户使用。 。。


三、法兰式多条理金属硬密封蝶阀毗连尺寸：

公称通径
（DN） 		主要尺寸 法兰尺寸和螺栓规格
1.0MPa 1.6MPa 2.5MPa
L H1 H D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 350 112 165 125 4-18 165 125 4-18 165 125 4-18
65 112 370 115 185 145 4-18 185 145 4-18 185 145 8-18
80 114 380 120 200 160 4-18 200 160 8-18 200 160 8-18
100 127 420 138 220 180 8-18 220 180 8-18 235 190 8-22
125 140 460 164 250 210 8-18 250 210 8-22 270 220 8-26
150 140 555 175 285 240 8-22 285 240 8-22 300 250 8-26
200 152 760 200 340 295 8-22 340 295 12-22 360 310 12-26
250 165 830 243 395 350 12-22 405 355 12-26 425 370 12-30
300 178 895 250 445 400 12-22 460 410 12-26 485 430 16-30
350 190 950 280 505 460 16-22 520 470 16-26 555 490 16-33
400 216 1190 305 565 515 16-26 580 525 16-30 620 550 16-36
450 222 1255 350 615 565 20-26 640 585 20-30 670 600 20-36
500 229 1305 380 670 620 20-26 715 650 20-33 730 660 20-36
600 267 1340 445 780 725 20-30 840 770 20-36 845 770 20-39
700 292 1520 480 895 840 24-30 910 840 24-36 960 875 24-42
800 318 1710 530 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 1810 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 1960 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 2250 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
1400 530 2435 850 1675 1590 36-42 1685 1590 36-48 1755 1640 36-62
1600 600 2780 1030 1915 1820 40-48 1930 1820 40-56 1975 1860 40-62
1800 670 3020 1230 2115 2020 44-48 2130 2020 44-56 2195 2070 44-70
2000 760 3270 1350 2325 2230 48-48 2345 2230 48-62 2425 2300 48-70
